Как правильно установить парктроники

Как правильно установить парктроники 19.05.2025

Установка парктроников (парковочных датчиков) — важный шаг для повышения безопасности и комфорта при парковке. Их корректная установка обеспечивает точное определение расстояния до препятствий и помогает избежать повреждений кузова. В статье рассмотрим поэтапный процесс монтажа, типичные ошибки и дополнительное оборудование, которое может быть полезно при установке.

Этап 1: Подготовка и выбор места установки

Перед началом монтажа необходимо определить:

  • количество датчиков (стандарт — 4 на задний бампер, опционально — 4 на передний);
  • точное место их установки.

Рекомендуемая высота установки — 50–70 см от уровня земли. Расстояние между датчиками должно быть равномерным, обычно от 30 до 50 см. Убедитесь, что в предполагаемом месте крепления нет металлических усилителей, балок или других элементов, которые могут помешать сверлению.

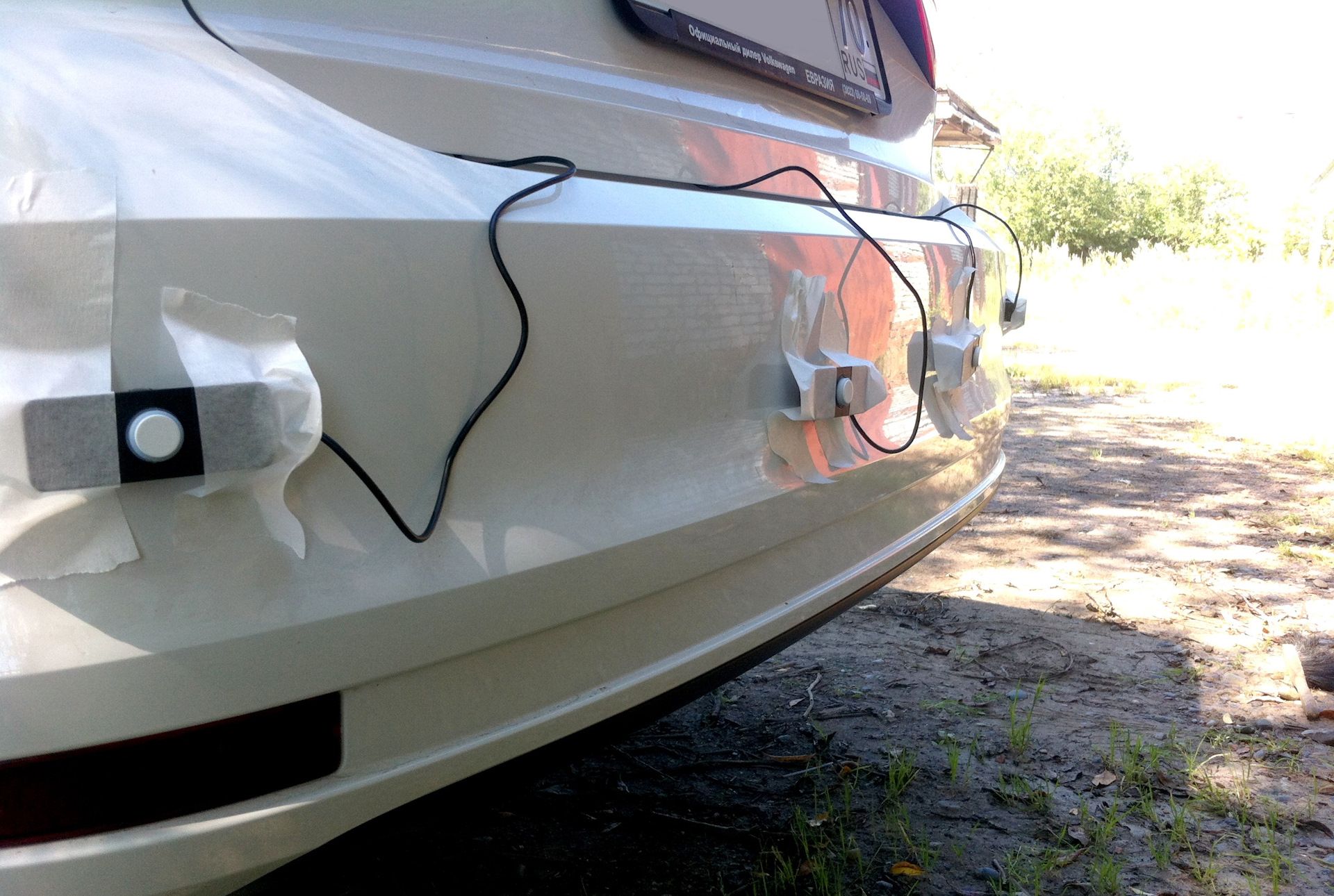

Разметка:

  1. Проведите горизонтальную линию вдоль бампера на нужной высоте.
  2. Отметьте центры для сверления с учётом равных промежутков.
  3. Используйте строительный уровень или малярный скотч для точности.

Этап 2: Сверление и установка датчиков

Для сверления используйте коронку, идущую в комплекте с датчиками. Выполняйте работы осторожно, избегая повреждения лакокрасочного покрытия за пределами отверстий.

Порядок действий:

  • Просверлите отверстия в отмеченных точках.
  • Обработайте края отверстий герметиком (по желанию).
  • Вставьте сенсоры до щелчка — они должны плотно сидеть в бампере.

Если датчики имеют угол наклона (чаще — 6–15 градусов), следите за правильной ориентацией: метка "UP" должна быть сверху.

Этап 3: Прокладка кабелей

После установки датчиков необходимо аккуратно проложить проводку от каждого сенсора к центральному блоку управления. Обычно блок размещают в багажнике или под задним сиденьем. Рекомендуется использовать пластиковые хомуты и гофру для защиты проводов от механических повреждений и влаги.

Порядок действий:

  1. Протяните кабели через технологические отверстия в кузове (если они есть), используя уплотнители для герметичности.
  2. При отсутствии штатных каналов — просверлите отверстие в металле кузова и защитите его резиновым кольцом или втулкой, чтобы исключить повреждение изоляции.
  3. Уложите провода вдоль заводской проводки, избегая мест, где возможен перегрев (например, рядом с выхлопной системой или отопителем).
  4. Используйте специальные стяжки для фиксации проводов, чтобы исключить их провисание или контакт с подвижными элементами подвески.
  5. Не допускайте натяжения разъёмов — провода должны иметь небольшой запас по длине.

Рекомендуется заранее проверить длину кабелей, особенно если автомобиль крупногабаритный. При необходимости можно использовать удлинители или комплекты с увеличенной длиной проводов.

Этап 4: Подключение блока управления и питания

Центральный блок необходимо подключить к источнику питания — чаще всего это фонарь заднего хода. Таким образом, система будет активироваться только при включении задней передачи.

Подключение:

  • «+» от блока подсоединяется к проводу питания заднего фонаря.
  • «–» — на массу кузова автомобиля.
  • Подключите звуковой зуммер (или дисплей, если он есть).
  • Подсоедините штекеры от датчиков согласно маркировке.

Если используется дисплей с визуальной индикацией, необходимо дополнительно вывести проводку в салон. В этом случае удобно использовать переходные рамки, держатели или монтажные аксессуары:

Переходные рамки для автомобилей, Держатели, ЗУ, Кабели

Этап 5: Проверка и калибровка

На заключительном этапе проводится тестирование системы и при необходимости — калибровка датчиков. Это важный процесс, позволяющий обеспечить точную и корректную работу парктроника.

Калибровка включает:

  • Выравнивание чувствительности каждого датчика.
  • Определение и устранение "слепых зон".
  • Корректировку расстояний отображения на экране или в видеосистеме.
  • Настройку звуковой индикации (громкость сигнала, расстояние активации).

Некоторые модели парктроников предусматривают автоматическую калибровку после первого запуска — достаточно включить зажигание и заднюю передачу, чтобы система провела базовую настройку. Более сложные системы позволяют вручную настроить параметры с помощью сервисного меню или мобильного приложения (если система поддерживает подключение по Bluetooth/Wi-Fi).

Цель калибровки — добиться равномерного реагирования всех датчиков и исключить ложные срабатывания. Это особенно актуально, если автомобиль имеет нестандартную форму бампера или дополнительное оборудование (фаркоп, запасное колесо и т.д.).

Частые ошибки при установке

  1. Слишком высокая или низкая установка датчиков
    Установка ниже 40 см от земли может привести к постоянному обнаружению дороги, а выше 70 см — к пропуску низких препятствий.
  2. Неправильный угол наклона
    Если датчик направлен вверх или вниз, это может исказить сигнал. Визуально сенсор должен располагаться строго горизонтально к земле.
  3. Установка рядом с металлическими элементами
    Близость к усилителям бампера или металлическому каркасу может вызывать ложные сигналы. Датчики рекомендуется размещать в пластиковых участках бампера.
  4. Игнорирование герметизации отверстий
    После сверления в бампере важно обработать отверстие герметиком, особенно в условиях повышенной влажности. Это исключит попадание воды и коррозию разъёмов.
  5. Неаккуратная прокладка проводки
    Плохо закреплённые провода могут перетираться, попадать в движущиеся части или подвергаться нагреву. Это приводит к сбоям в работе системы.
  6. Отсутствие тестирования после установки
    Некоторые пользователи сразу закрывают бампер и крепят блок управления, не проверив работу всех датчиков. Это может усложнить диагностику в случае неисправностей.
  7. Подключение к неподходящему источнику питания
    Парктроник должен получать питание от фонаря заднего хода, а не от габаритов или других систем, иначе он будет срабатывать при каждом включении света.
  8. Игнорирование необходимости калибровки
    Даже правильно установленные датчики требуют настройки — особенно в случаях нестандартной формы кузова или при подключении к дисплею с графической индикацией.

Дополнительное оборудование

Для более функциональной системы парковки можно использовать:

Заключение

Установка парктроников — технически несложная, но ответственная задача, требующая точности и соблюдения рекомендаций производителя. При грамотной установке и калибровке система работает стабильно, обеспечивая уверенность при парковке и маневрировании в ограниченных пространствах.
